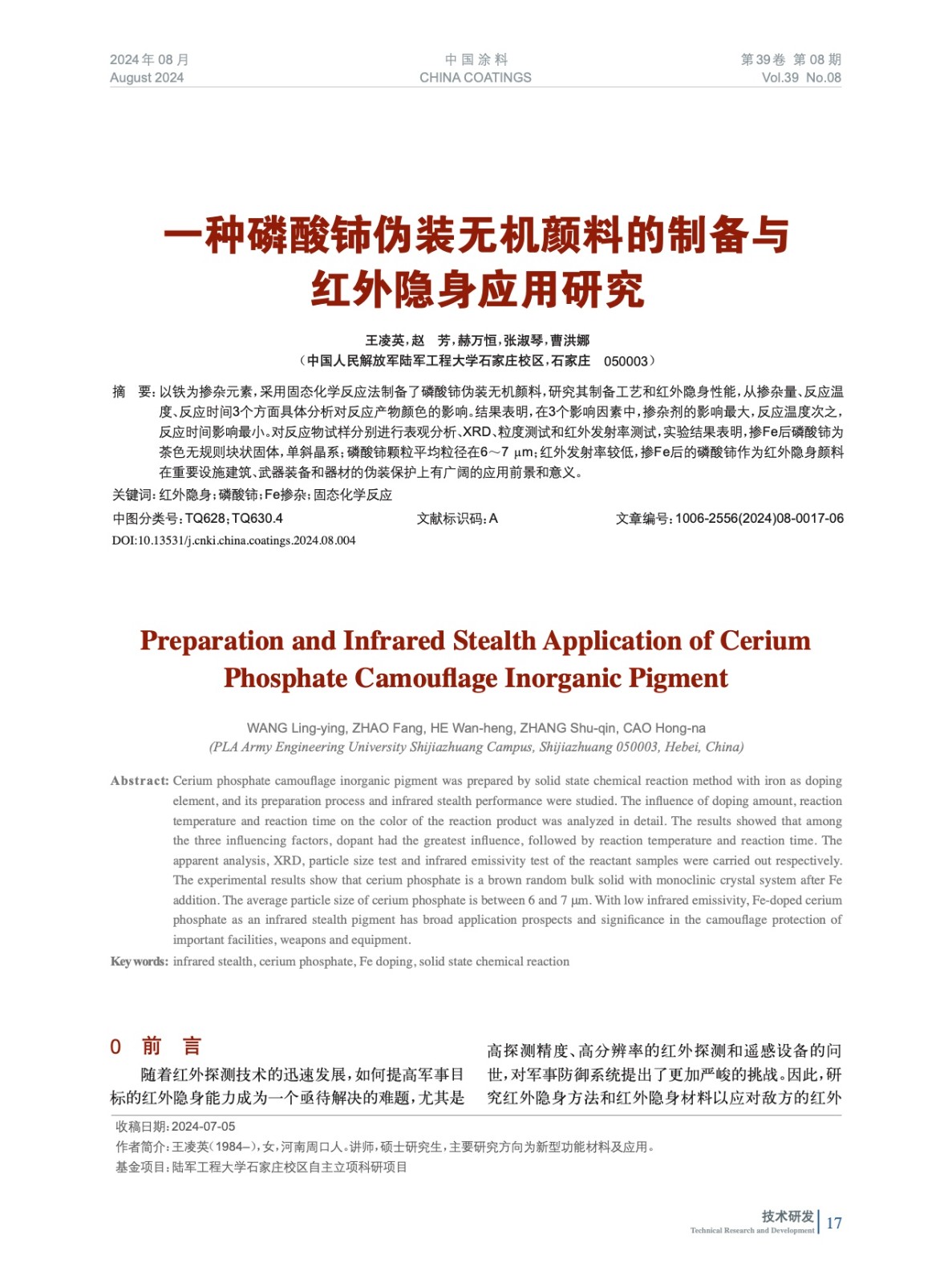

一種磷酸鈰偽裝無機顏料的制備與紅外隱身應(yīng)用研究

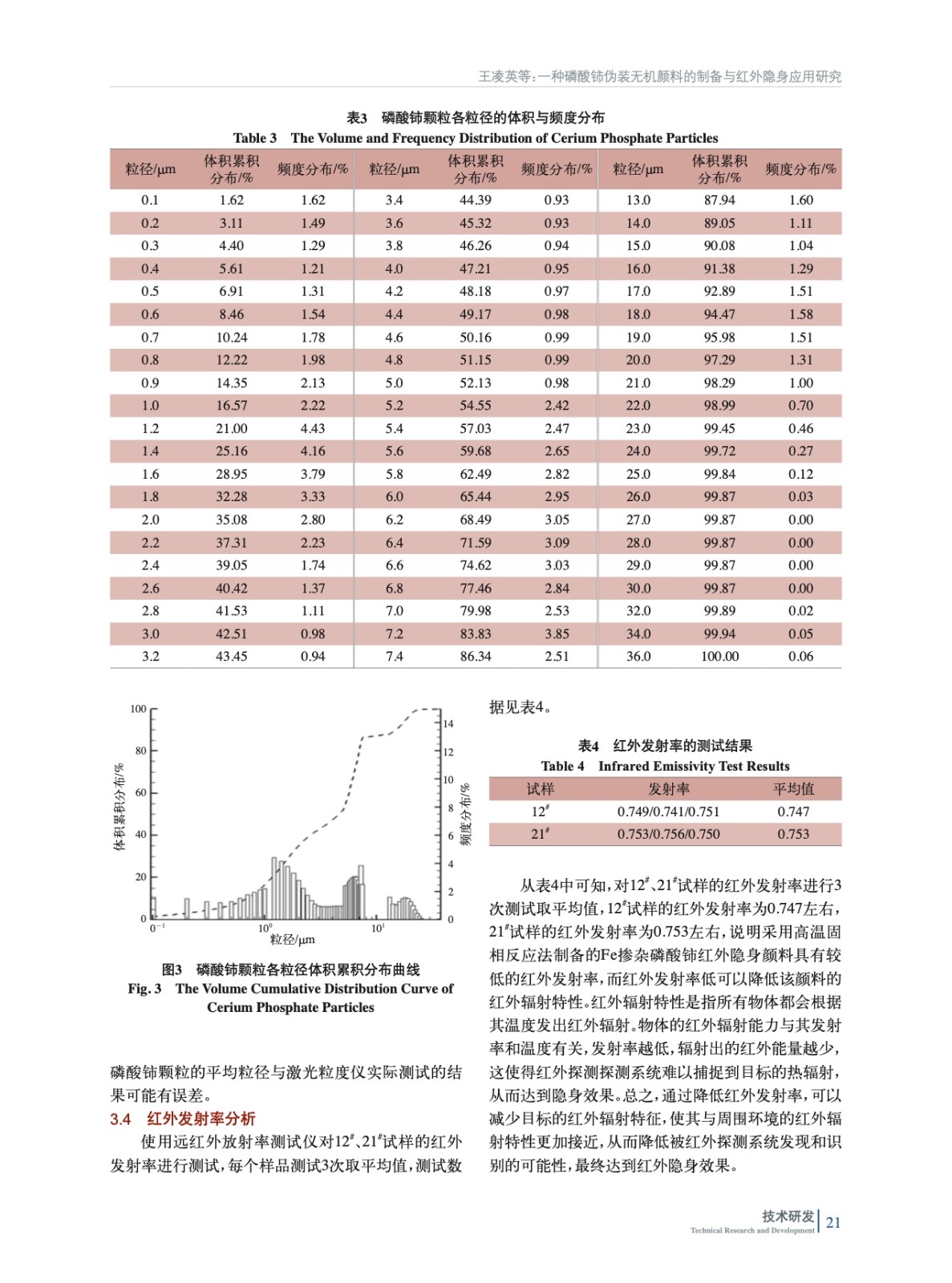

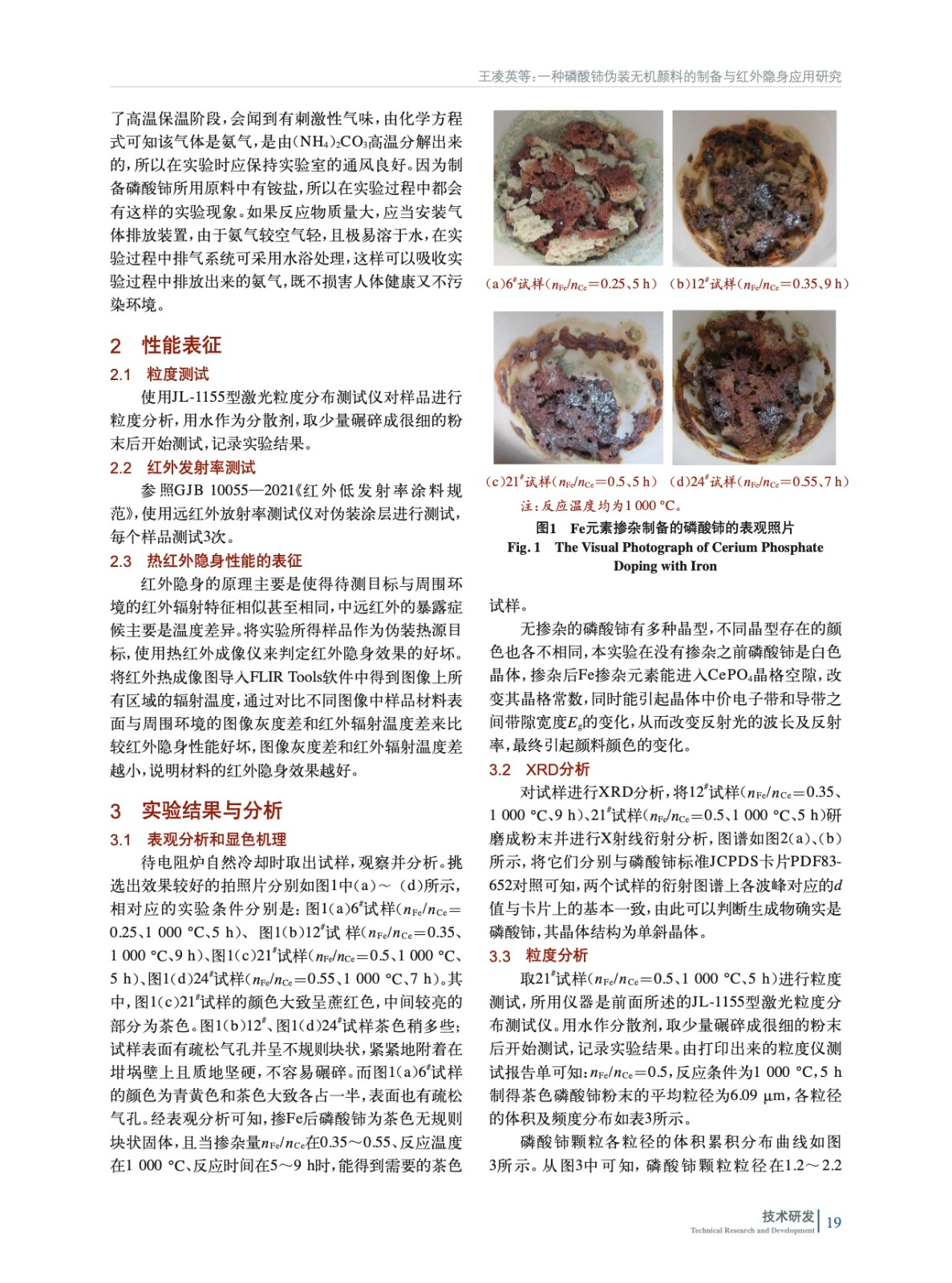

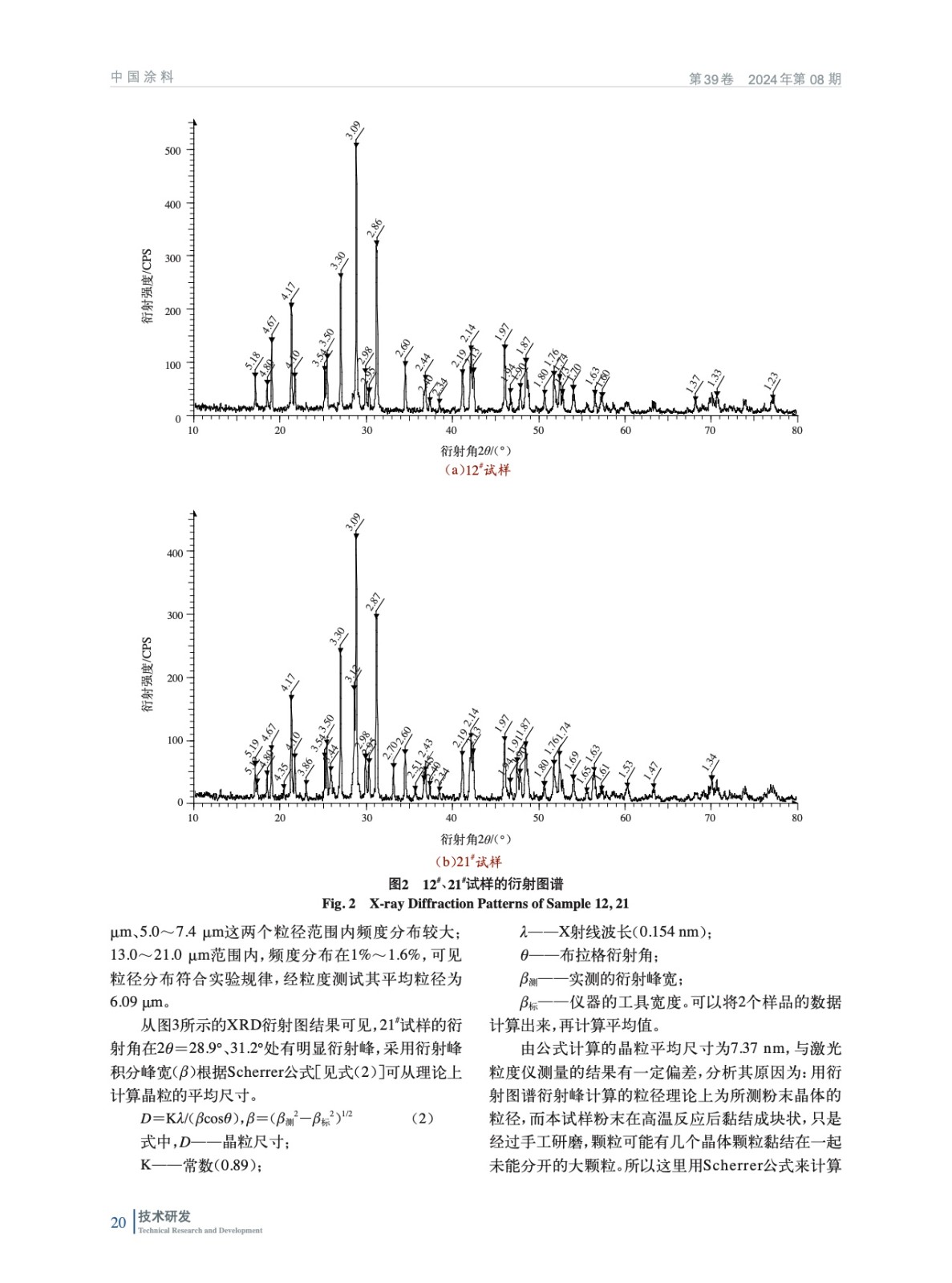

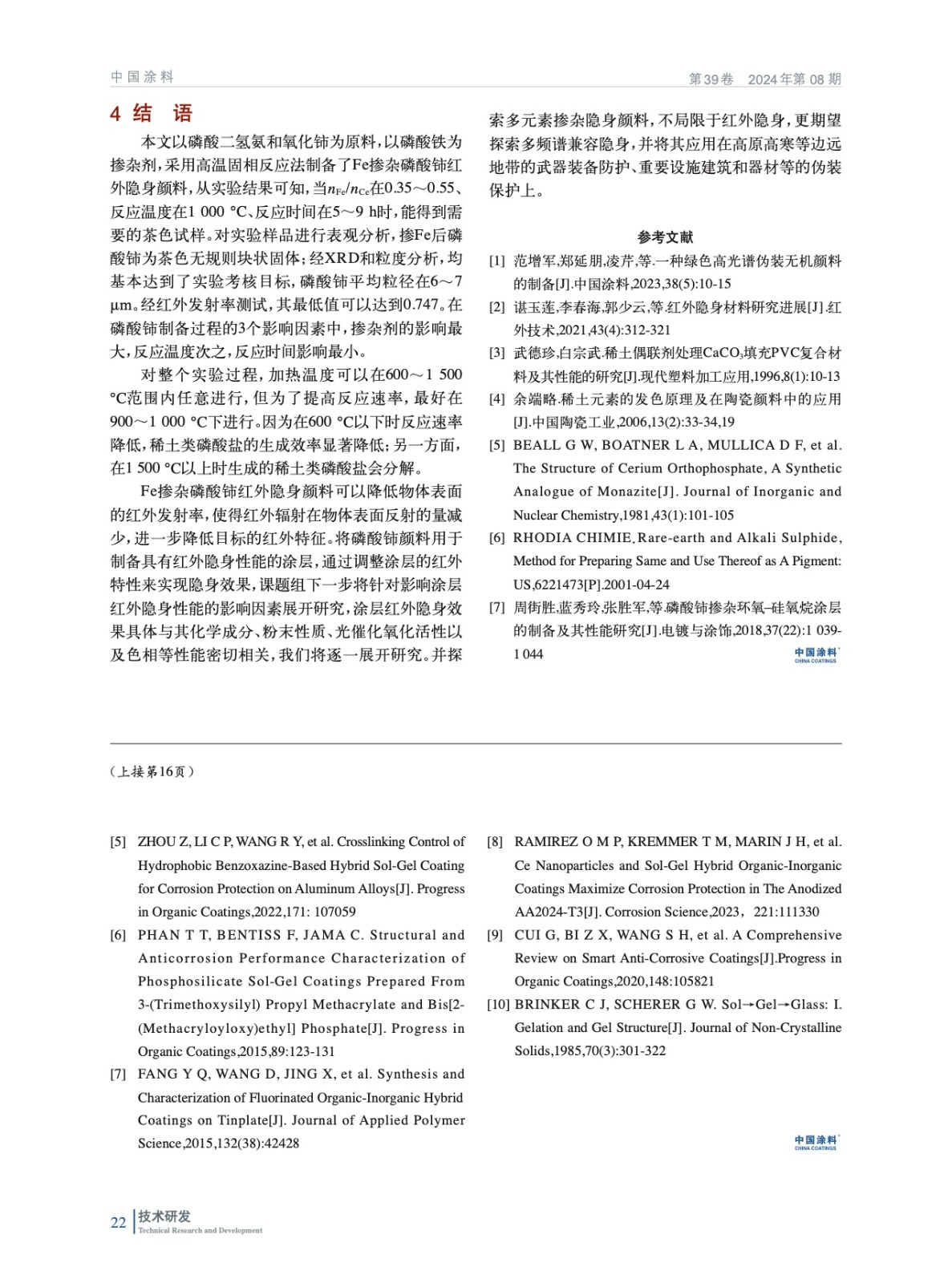

摘要：以鐵為摻雜元素，采用固態(tài)化學(xué)反應(yīng)法制備了磷酸鈰偽裝無機顏料，研究其制備工藝和紅外隱身性能，從摻雜量、反應(yīng)溫度、反應(yīng)時間3個方面具體分析對反應(yīng)產(chǎn)物顏色的影響。結(jié)果表明，在3個影響因素中，摻雜劑的影響最大，反應(yīng)溫度次之，反應(yīng)時間影響最小。對反應(yīng)物試樣分別進行表觀分析、XRD、粒度測試和紅外發(fā)射率測試，實驗結(jié)果表明，摻Fe后磷酸鈰為茶色無規(guī)則塊狀固體，單斜晶系；磷酸鈰顆粒平均粒徑在6～7 μm；紅外發(fā)射率較低，摻Fe后的磷酸鈰作為紅外隱身顏料在重要設(shè)施建筑、武器裝備和器材的偽裝保護上有廣闊的應(yīng)用前景和意義。
本文系作者@王凌英，趙 芳，赫萬恒，張淑琴，曹洪娜 授權(quán)中國涂料網(wǎng)發(fā)表，并經(jīng)中國涂料網(wǎng)編輯，未經(jīng)允許不得轉(zhuǎn)載，如需轉(zhuǎn)載請聯(lián)系chinacoatingnet@vip.163.com
