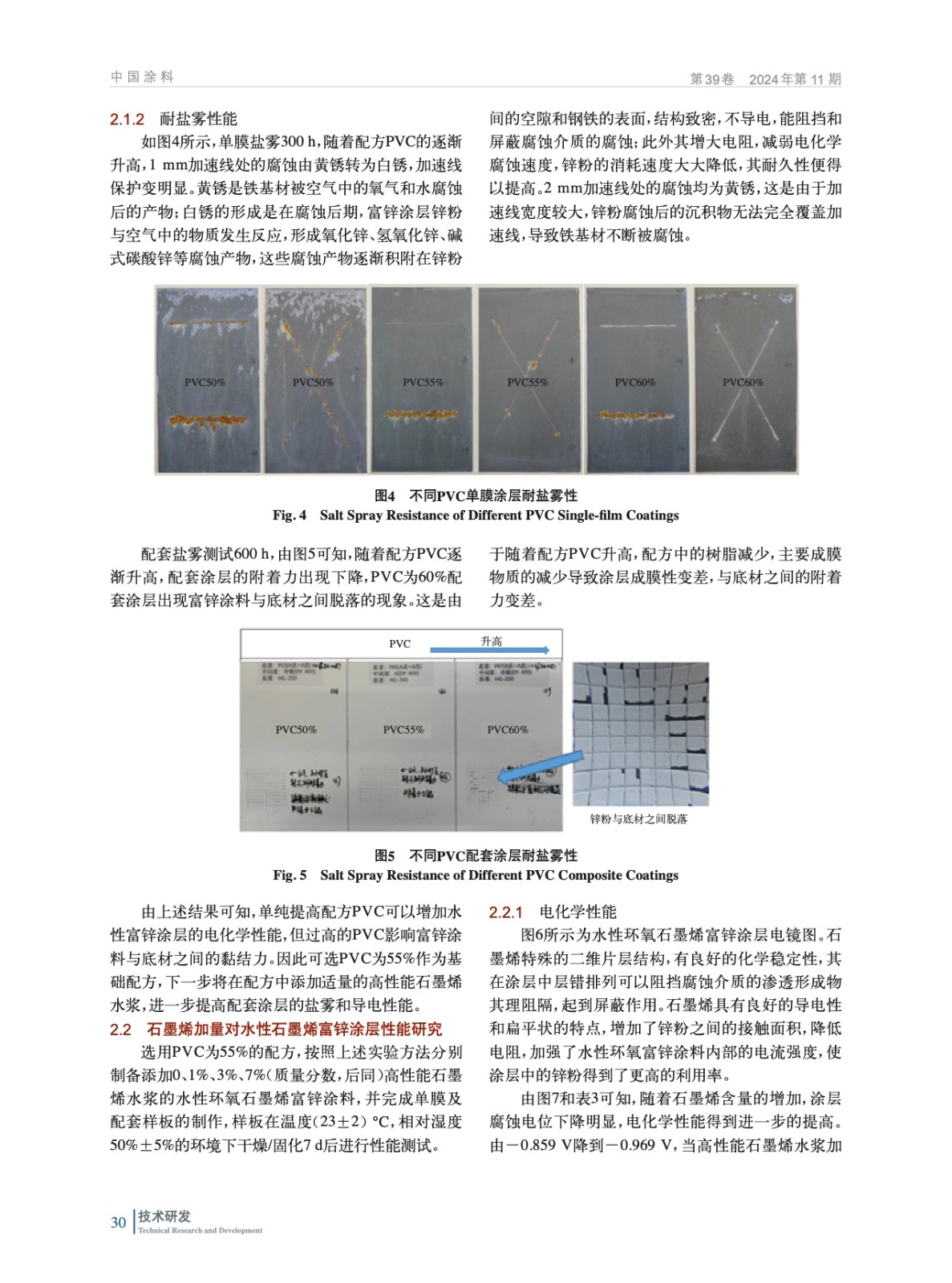

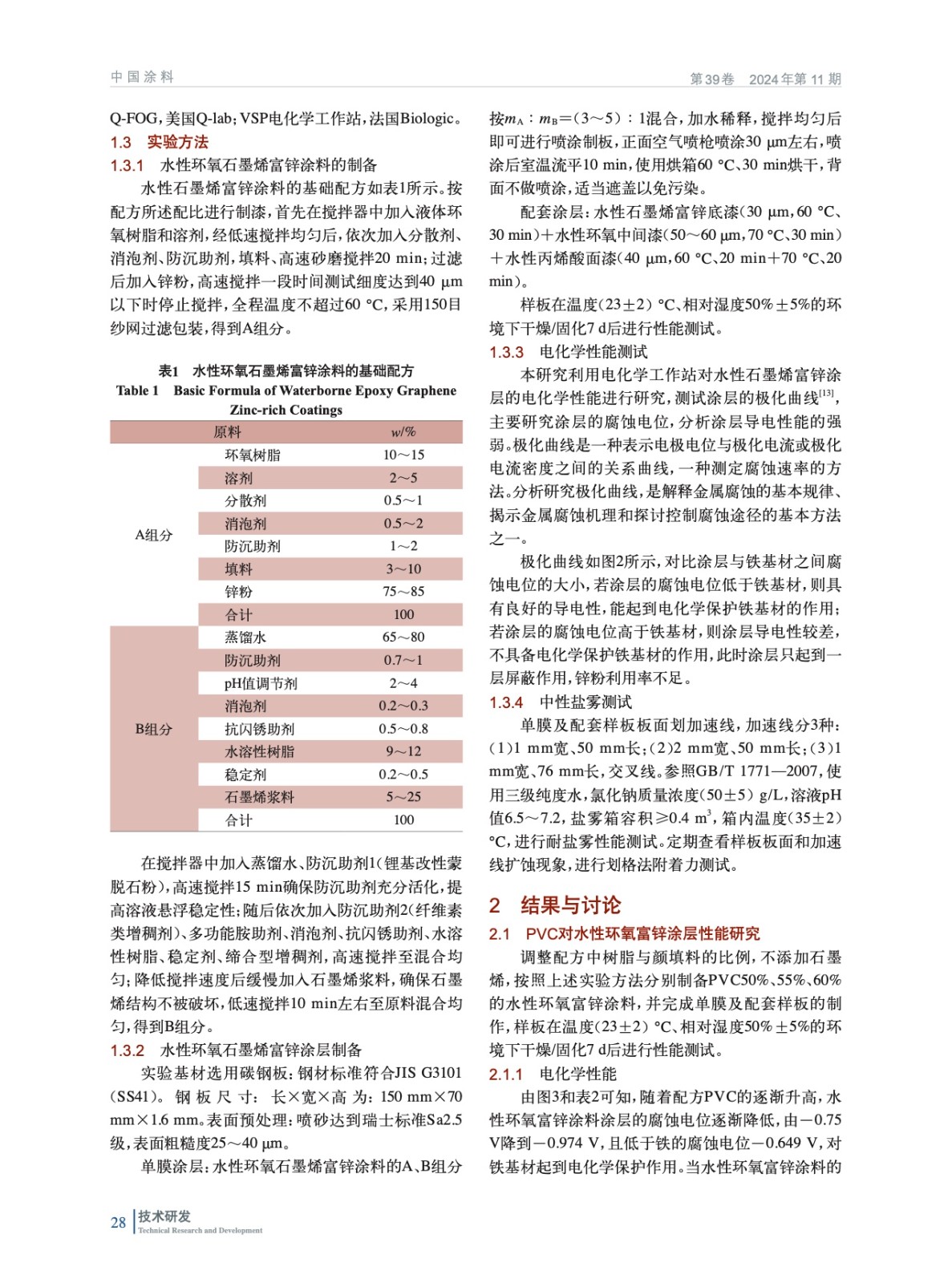

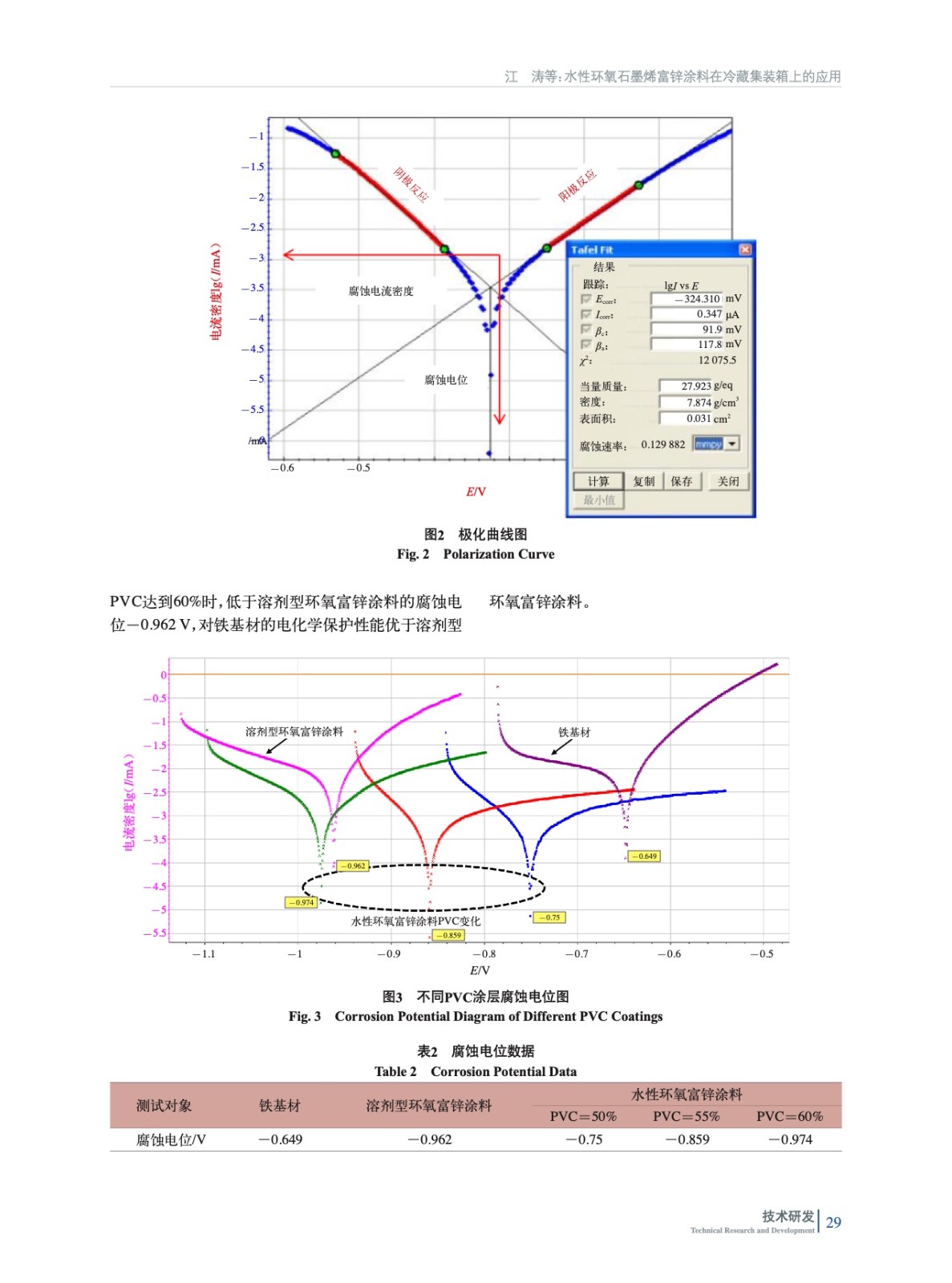

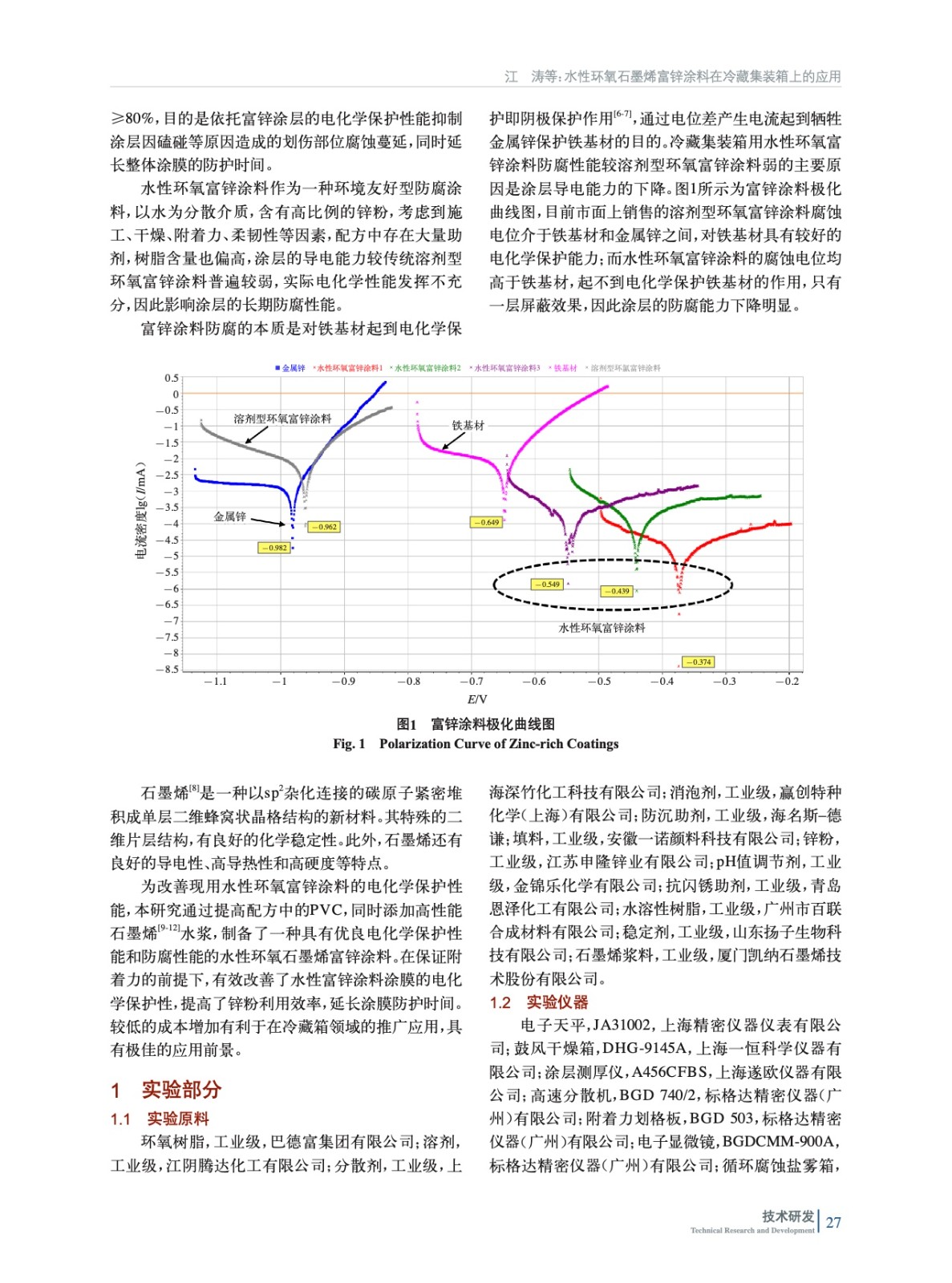

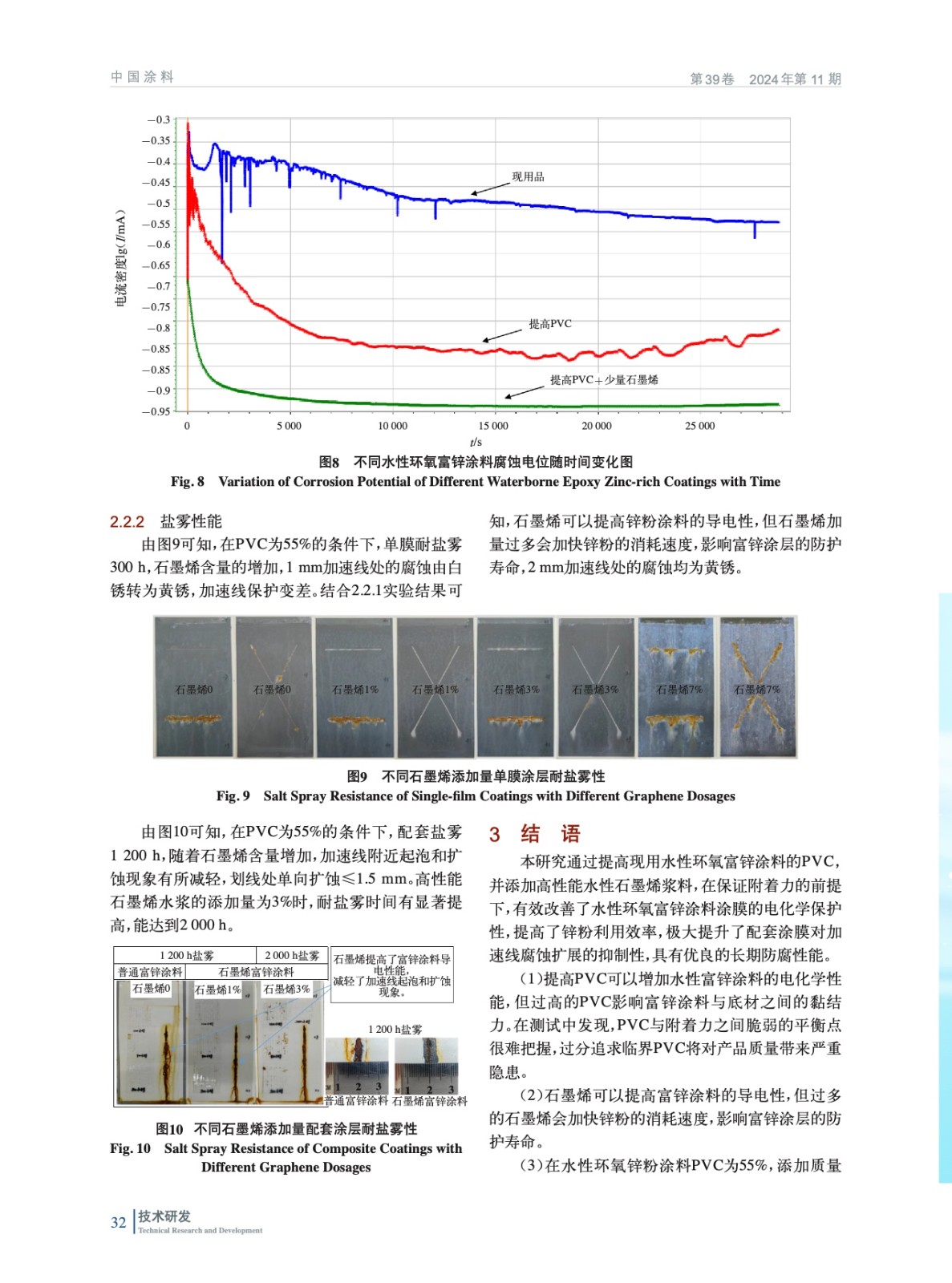

摘要：為改善現(xiàn)用水性環(huán)氧富鋅涂料對(duì)鐵基材的電化學(xué)保護(hù)性能，需提高富鋅涂層的導(dǎo)電性，且不能影響配套涂層的長(zhǎng)期防腐性能。通過(guò)提高配方中的顏料體積濃度（PVC），同時(shí)添加適量的高性能石墨烯漿料，制備了一種具有優(yōu)良電化學(xué)保護(hù)性能和防腐性能的水性環(huán)氧石墨烯富鋅涂料。在配方PVC調(diào)整到55%，高性能石墨烯水漿質(zhì)量分?jǐn)?shù)為3%的情況下，所制備的水性環(huán)氧石墨烯富鋅涂層的綜合性能最好，其配套涂層經(jīng)中性鹽霧試驗(yàn)2 000 h后依然具有良好的附著力，加速線附近起泡和擴(kuò)蝕現(xiàn)象較現(xiàn)用產(chǎn)品有明顯改善，劃線處單向擴(kuò)蝕≤1.5 mm。在保證涂層附著力的前提下提高配方PVC，添加適量的高性能石墨烯漿料，提升了鋅粉的利用效率，改善涂層電化學(xué)性能的同時(shí)兼顧了涂層綜合性能的提升，全面改善整體配套的防腐性能，延長(zhǎng)了配套涂層使用壽命。
