無溶劑聚氨酯膩子的研究開發

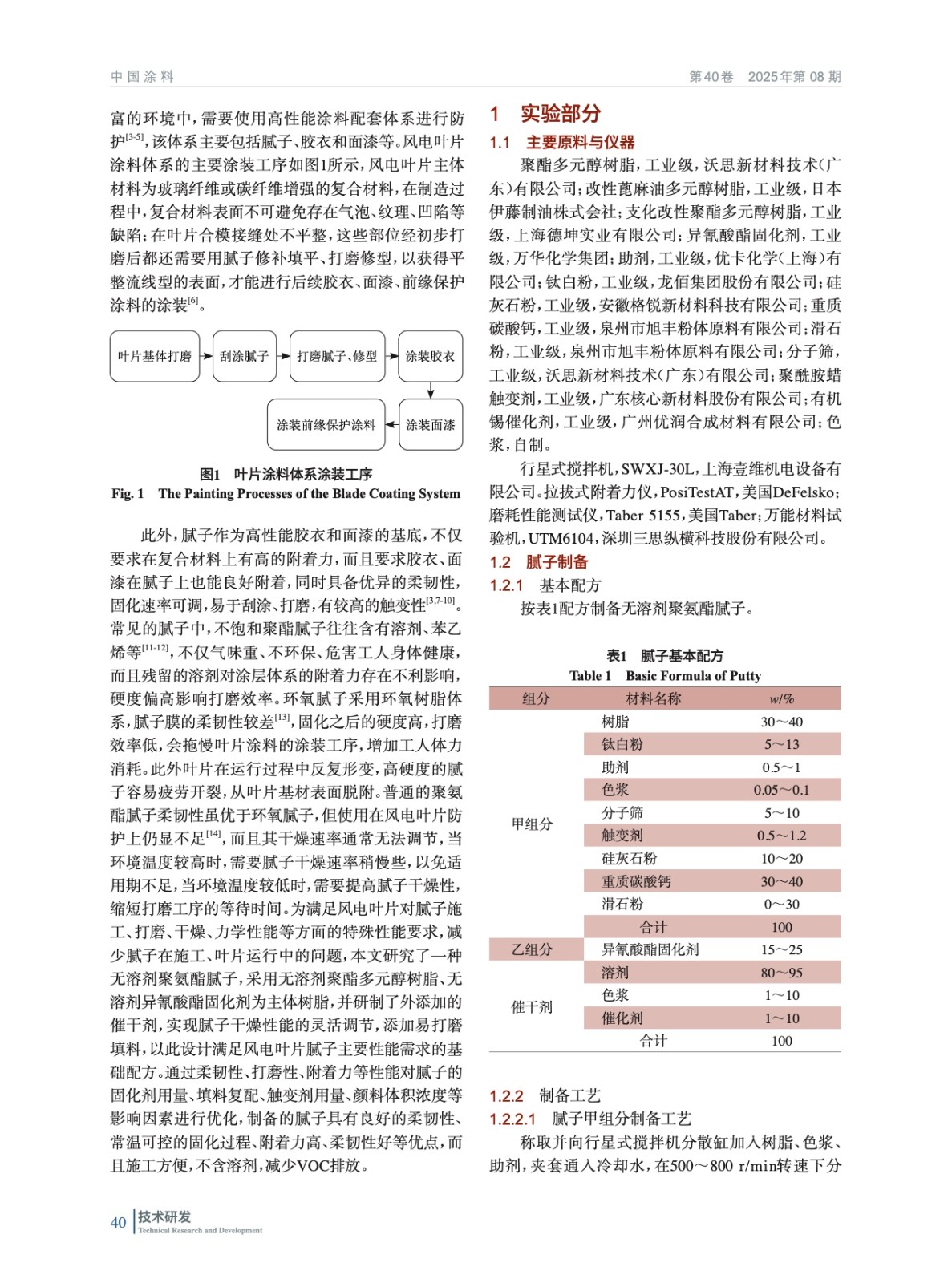

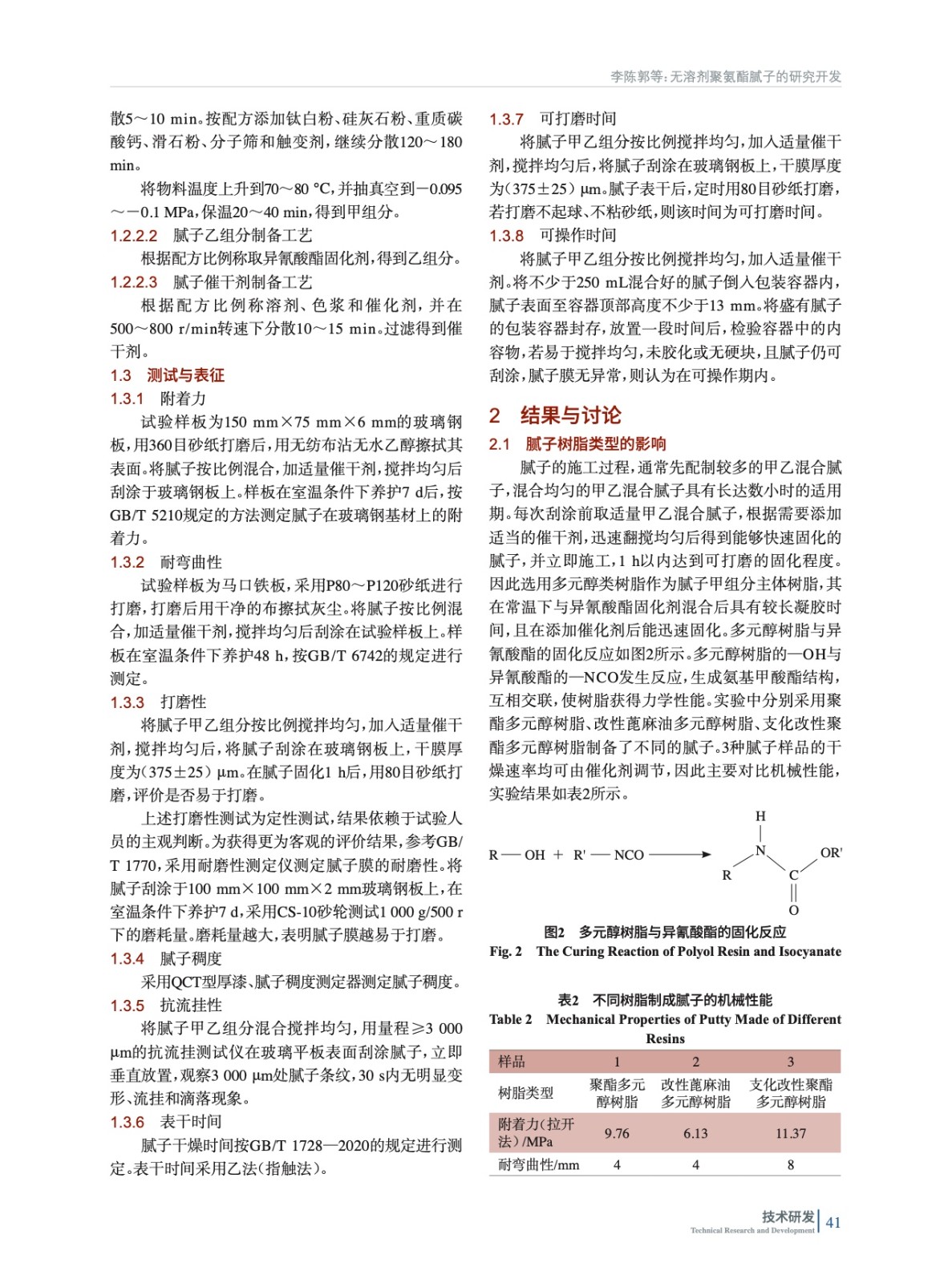

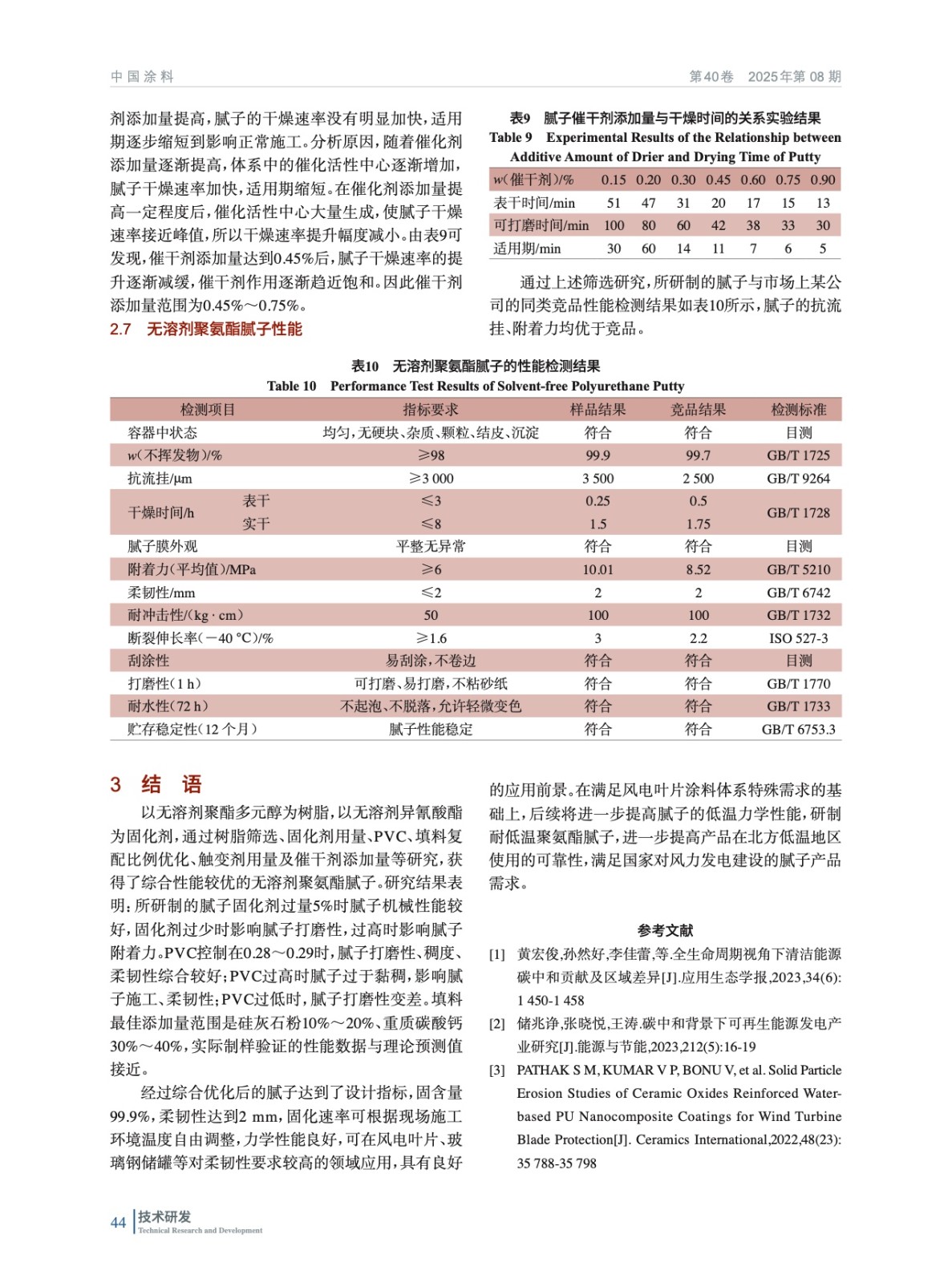

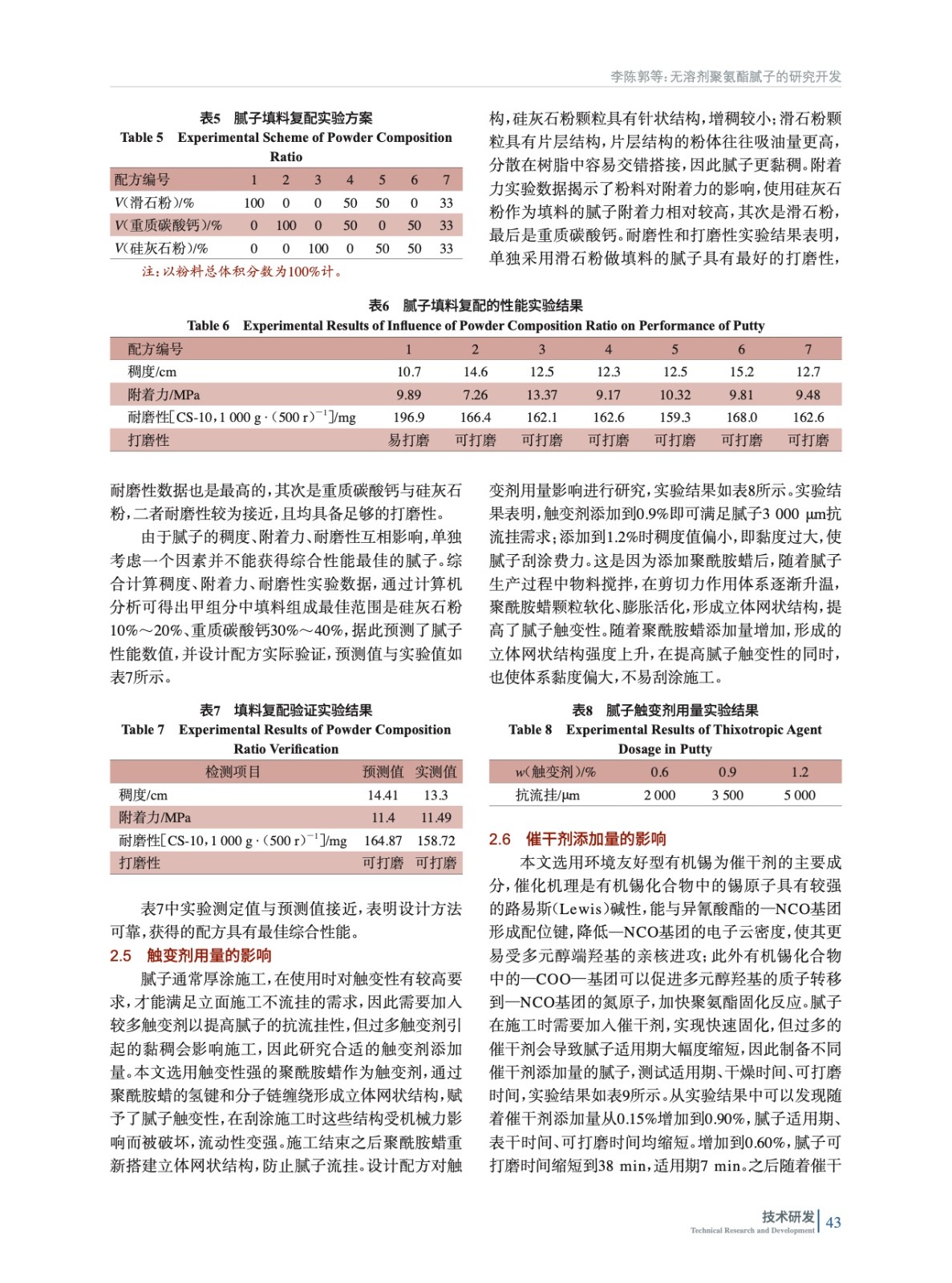

摘要：采用無溶劑聚酯多元醇樹脂和無溶劑異氰酸酯固化劑制備了無溶劑聚氨酯膩子。對樹脂體系、填料復配比例、觸變劑、催干劑等進行研究，并優化配方。實驗結果表明，當固化劑過量5%（質量分數，后同），復配填料采用硅灰石粉10%～20%、重質碳酸鈣30%～40%，觸變劑用量0.9%，催干劑添加量0.45%～0.75%時，膩子具有最佳綜合性能。經過檢測，膩子固體分99.9%，柔韌性2 mm，附著力10 MPa，固化速率可根據現場施工環境按需調整。所研發的膩子可用于風電葉片、玻璃鋼儲罐等裝備。
本文系作者@李陳郭，徐 銘，康瑞瑞，李至秦，孟林龍，蘇雅麗，葉章基 授權中國涂料網發表，并經中國涂料網編輯，未經允許不得轉載，如需轉載請聯系chinacoatingnet@vip.163.com
